Геофизическая лебедка с электроприводом

Геофизическая лебедка с электроприводом


До 2000 метров
Mount Sopris

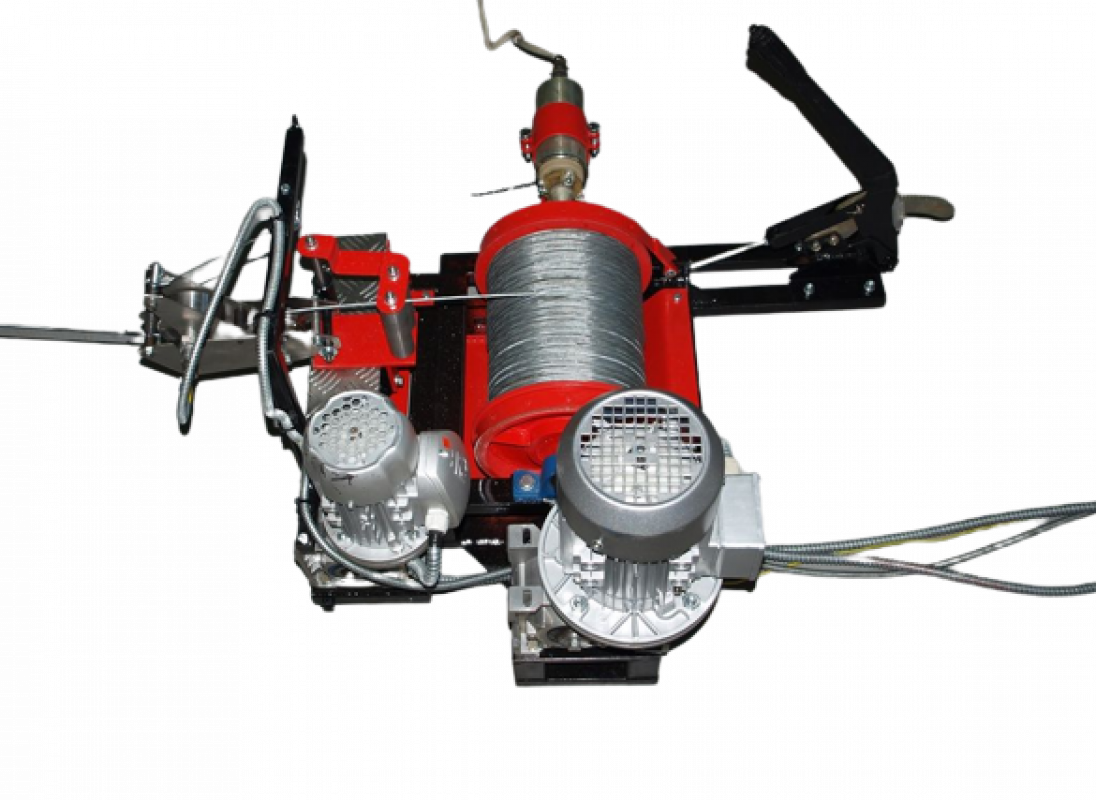

Лебедка геофизическая каротажная электрическая (ЛГЭ) предназначена для проведения спуско-подъемных работ в рудных, угольных, гидрогеологических, инженерно-геологических, промысловых скважинах глубиной до 2000 м (модификации до 300м, 500м, 1000 м) с геофизическим кабелем, тросом или проволокой. Лебедка может быть установлена как в каротажные станции различных модификаций (на шасси УАЗ, «Бычок», ЗИЛ, КАМАЗ, УРАЛ и.т.д.), так и стационарно в помещении, или смонтирована на тележку, сани, прицеп.

Принцип действия каротажной лебедки:

Вращение барабана осуществляется асинхронным трехфазным двигателем с помощью транзисторного частотного преобразователя фирмы SEW (Германия). Частотный преобразователь позволяет плавно регулировать вращение электродвигателя, передающего крутящий момент через редуктор к барабану, что позволяет проводить спуско-подъемные операции на различных скоростях, сохраняя мощность, устраняя аварийные ситуации. Укладка кабеля осуществляется электрическим кабелеукладчиком с электронной корректировкой.

В основную комплектацию лебедки геофизической электрической входят:

- лебедка в сборе

- пульт управления каротажем

- пульт управления лебедкой

- частотные преобразователи

- кабелеукладчик

- коллектор

Лебедка может быть снабжена трехроликовой измерительной системой (датчик глубины, датчик натяжения, датчик магнитных меток), технологическим барабаном для перемотки.

Дополнительная комплектация:

- генератор

- фильтры радиопомех

- гасящий резистор

- выносной пульт управления лебедкой

Глубина исследованийдо 300 метров  до 500 метров  до 1000 метров
Максимальная грузоподъемность, кг100 300500
Скорость подъема прибора наибольшая, м/ч80010002000
Скорость подъема прибора наименьшая, м/ч81020
Диаметр кабеля (проволоки, троса), мм5,855,98,4
Емкость барабана, м 300 500 1000
Габаритные размеры ДхШхВ (без коллектора), мм 700х600х6001150х800х6201200х900х1000
Вес лебедки (без учета веса кабеля) , не более, кг150 200 250
