Портативная каротажная станция

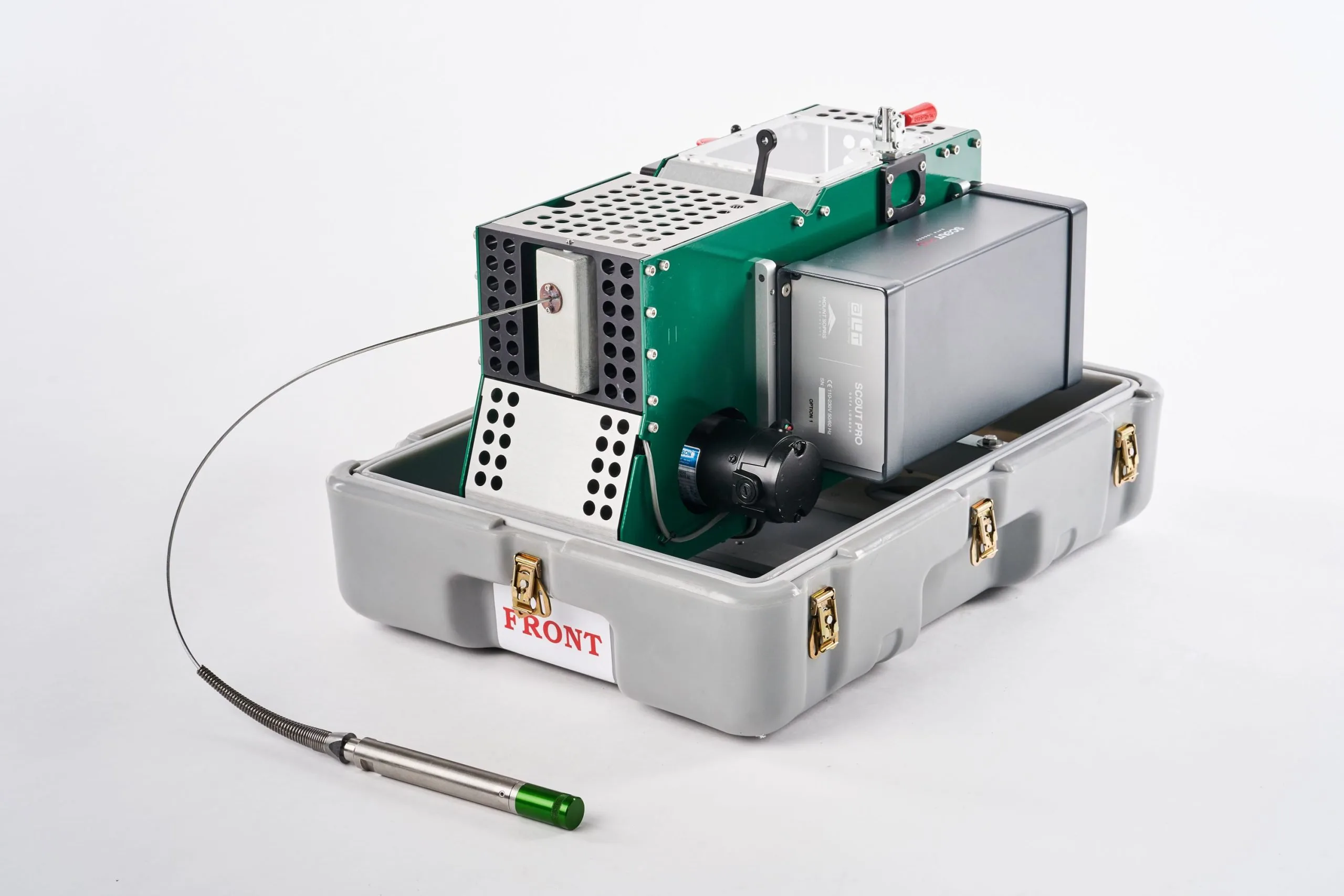

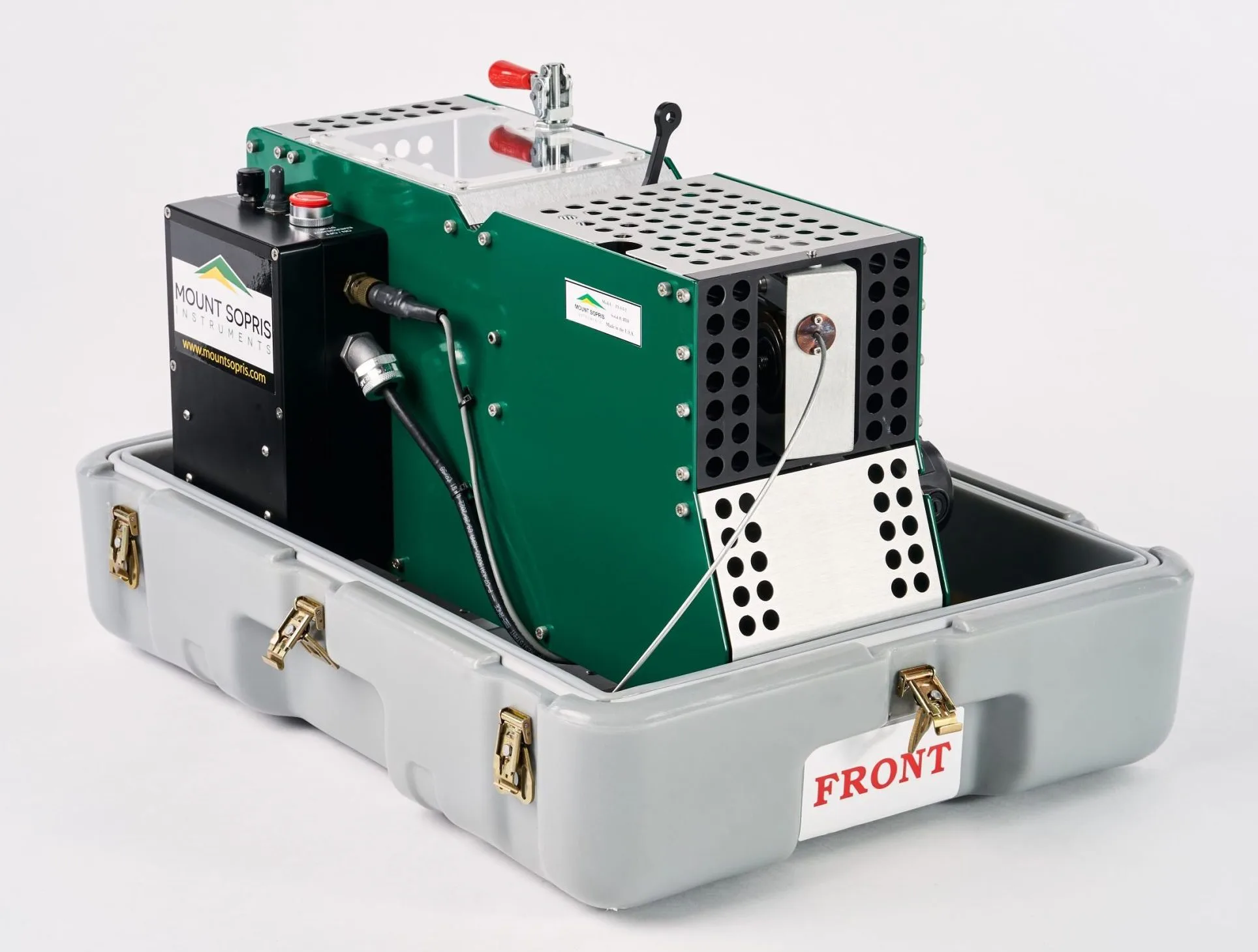

Портативная каротажная станция (ПКС) – это полноценная каротажная станция, которую отличают малые габариты, небольшой вес (40 кг совместно с кейсом для переноски) и простота в эксплуатации. Весь комплект оборудования может транспортироваться и использоваться одним человеком. Станция предназначена для проведения гамма-каротажа, с целью определения естественного γ-излучения горных пород. В минимальный комплект оборудования входит: скважинный прибор (зонд) нано-гамма 19GR, геофизическая лебедка Mini Series, система регистрации данных Matrix.

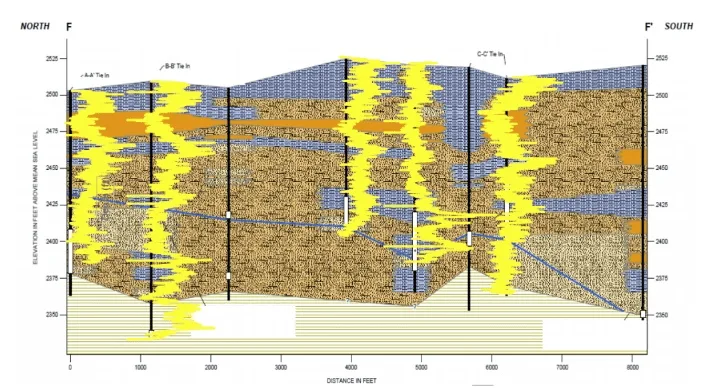

Портативная каротажная станция Mount Sopris решает следующие геофизические задачи:

  • Выявление обводненных и проницаемых зон и определение их эффективной мощности;
  • Изучение геологического строения разреза;
  • Изучение гидрогеологических характеристик разреза;
  • Литологическое расчленение, определение мощности и состава слоя;
  • Выделения глинистых и продуктивных пластов;
  • Качественной и количественной оценки глинистости, а иногда и пористости коллекторов, при корреляции разрезов скважин, в том числе и обсаженных колонной.

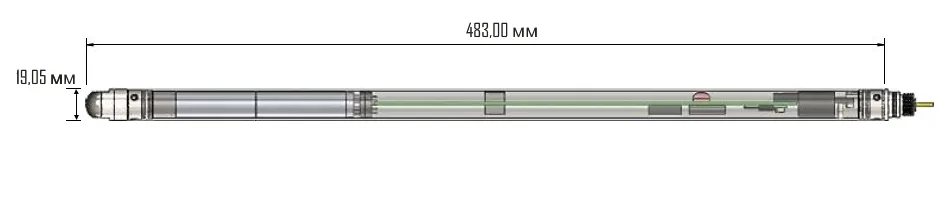

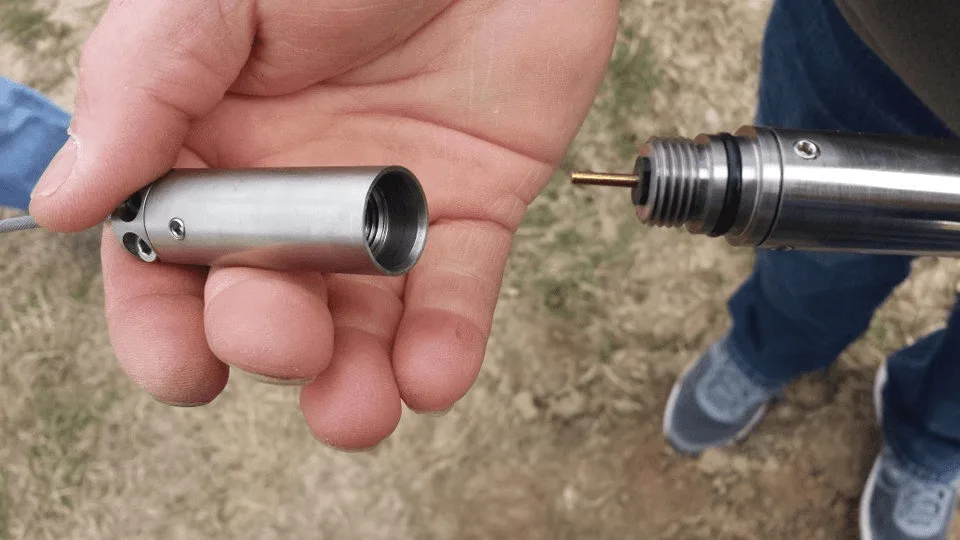

Нано-гамма прибор 19GR

Диаметр прибора составляет всего 19 мм, что позволяет ему быть самым тонким скважинным гамма-прибором. Прибор производит измерения интенсивности естественного гамма-излучения.

Регистрация данных производится, при помощи комбинации сцинтилляционного кристалла CsI(Na) и фотоэлектронного умножителя. Комбинация представляет собой датчик, посылающий измеренные и оцифрованные данные по проводной линии в наземную регистрирующую аппаратуру, для дальнейшей обработки. Данные представляются в имп/сек, но могут отображаться в других единицах измерения, при настройке. В комплект поставки так же входит дополнительная секция веса, которая используется в тех случаях, когда скважинная жидкость оказывает высокое давление на прибор, что приводит к провисанию кабеля.

Технические характеристики нано-гамма прибора 19GR:

ПараметрЗначение
Диаметр19,05 мм
Длина48,3 см
Вес496 г

Геофизическая лебедка Mini Series

Малогабаритная лебедка Mini Series предназначена для проведения геофизических исследований в скважинах на глубине до 300 метров. Для контроля за проведением спуско-подъемных операций лебедка оснащена высокотехнологичными датчиками, которые позволяют фиксировать данные натяжения кабеля, скорости спуска и подъема оборудования, а также определять глубину погружения. Вес укомплектованной лебедки – 32 кг. Лебедка используется вместе с регистратором Matrix и портативным ПК для создания полноценной системы регистрации.

Для поддержания постоянной скорости работы лебедки при спуске и подъеме оборудования, двигатель управляется 4-хфазным контроллером, который также предотвращает перегруз лебедки.

Линейка каротажных лебедок:

  • Mini Series 4200-1000. Лебедка с 200-метровым одножильным кабелем диаметром 3,17 мм (220В и 110В);
  • Mini Series 4305-1000. Лебедка с 305-метровым одножильным кабелем диаметром 2,54 мм (220В и 110В).

Технические характеристики лебедок Mini Series:

ПараметрЗначение
Габаритные размеры66,0 х 45,7 х 45,7 см
Вес с упаковкой36 кг
Максимальная нагрузка23 кг
Максимальная скорость8 м/мин

Система сбора данных Matrix

Регистратор MATRIX результат совместной разработки компаний Mount Sopris и ALT.

Система сбора данных MATRIX поддерживает все устройства, произведённые фирмами ALT и Mount Sopris, большинство аналоговых приборов, а также широкий круг устройств, произведённых сторонними фирмами.

Преимущества Matrix:

  • Простой в использовании графический экранный интерфейс пользователя, с функциями самодиагностики системы;
  • Используется новейший процессор цифровой обработки сигналов (ПЦС), напрямую подключённый к кабелю через пару сверх быстрых высокоразрешающих А/Ц и Ц/А преобразователей.
  • Телеметрия автоматически настраивается для работы с наиболее распространёнными длинами и типами кабелей;
  • Полностью программно-управляемые настройки;
  • Отображение данных в реальном времени и их печать посредством программного обеспечения MATRIX (LoggerSuite);
  • Вывод данных в форматах ALT и LAS.

Технические характеристики системы сбора данных Matrix.

ПараметрЗначение
Габаритные размеры27,0 x 30,0 x 5,0 см
Вес5 кг
Соединение с ПКвысокоскоростной USB разъём
Программное обеспечениеLoggerSuite

Преимущества портативной каротажной станции

  • Небольшие габариты и вес комплекта оборудования (40 кг);
  • Быстрая установка оборудования на месте проведения исследований;
  • Проведение полноценных геофизических исследований;
  • Возможность доукомплектовать станцию необходимыми каротажными приборами, для решения большого спектра задач.
