Мобильная каротажная станция

Наша компания предлагает Вам проектирование новых каротажных транспортных средств, а также работы по модернизации уже существующих у Вас автомобилей.

Мы произведем профессиональный монтаж всего каротажного оборудования: установку бортовых электрических силовых систем, лебедки, внутреннего и внешнего освещения, создадим эргономичную систему хранения зондов, укомплектуем автомобиль мебелью и прочим необходимым Вам оборудованием. На основании Ваших потребностей разработаем уникальное конструкционное решение станции.

В зависимости от задач, которые Вы планируете решить, каротажная станция может быть укомплектована оборудованием, для основных видов каротажа.

Поскольку требования к каротажной станции могут изменяться в зависимости от географического месторасположения, условий окружающей среды, типа исследования, а также других факторов, не существует единого подхода к проектированию конструкции автомобиля. По этой причине, мы можем предложить Вам несколько вариантов проверенных конструктивных решений на выбор, которые также могут быть дополнительно оптимизированы на основании Ваших уникальных потребностей.

Наши специалисты в области геофизики и инженерии помогут подобрать для Вас уникальное техническое решение на базе выбранного Вами автомобиля. Основываясь на выбранном решении, мы подготовим полноценную и максимально достоверную 3D-модель автомобиля, чтобы у Вас было полное представление о финальном продукте. В результате Вы получите индивидуальный комплекс в виде передвижной каротажной станции, которой будет универсальным, многофункциональным, простым в использовании, надежным и удобным в эксплуатации!

Решение на базе внедорожных транспортных средств высокой проходимости

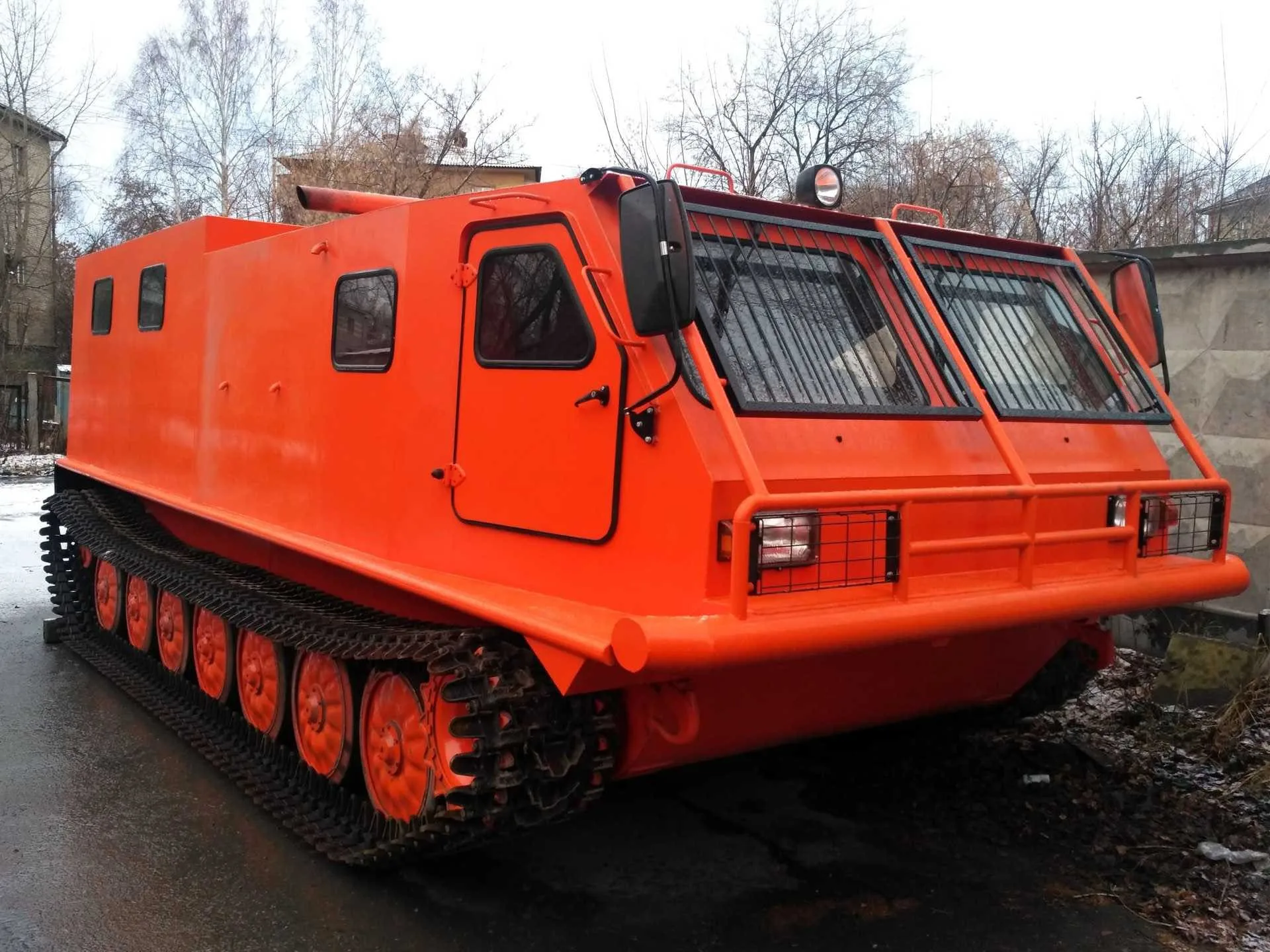

Мобильная каротажная станция на базе гусеничного Снегоболотохода УЗГТ-702

Гусеничная машина (гражданский аналог МТЛБу), предназначен для условий труднодоступной местности, отличная проходимость по снежной целине и заболоченной местности. Снегоболотоходы УЗГТ способны форсировать водные преграды, а также преодолевать возвышенности под углом 35 градусов.

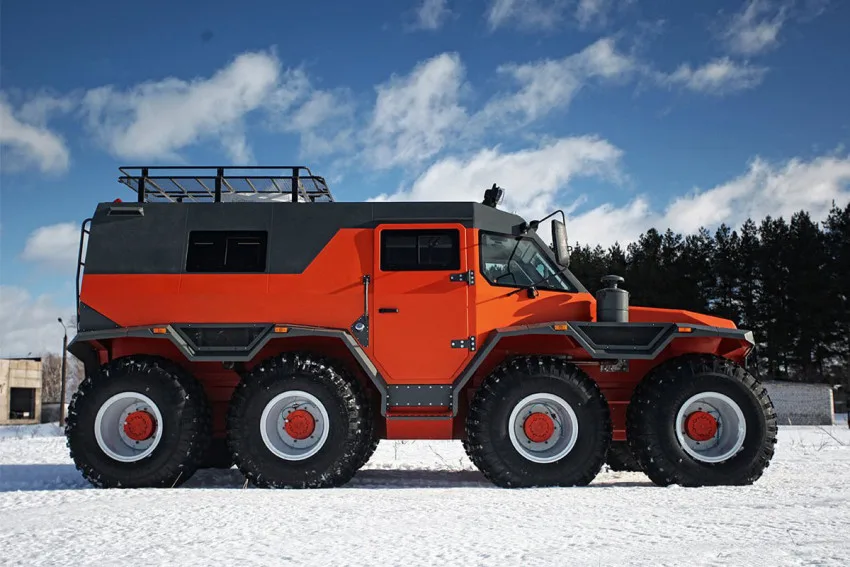

Мобильная каротажная станция на базе колесного Снегоболотохода Шаман 8X8

Видеообзор Шамана доступен

 8-ми колесный вездеход на колесах низкого давления. Снегоболотоход Шаман обладает уникальной системой рулевого управления. Водитель может выбирать между тремя режимами: поворот передних осей, подруливание и краб (режим поворота всех колес в одну сторону). Шины низкого давления не повреждают растительность болот и тундры, обладают большим объемом и способны работать вплоть до околонулевых значений внутреннего давления. Способен передвигаться по воде без дополнительного оборудования (по заказу дополнительно комплектуется водометным движетелем).

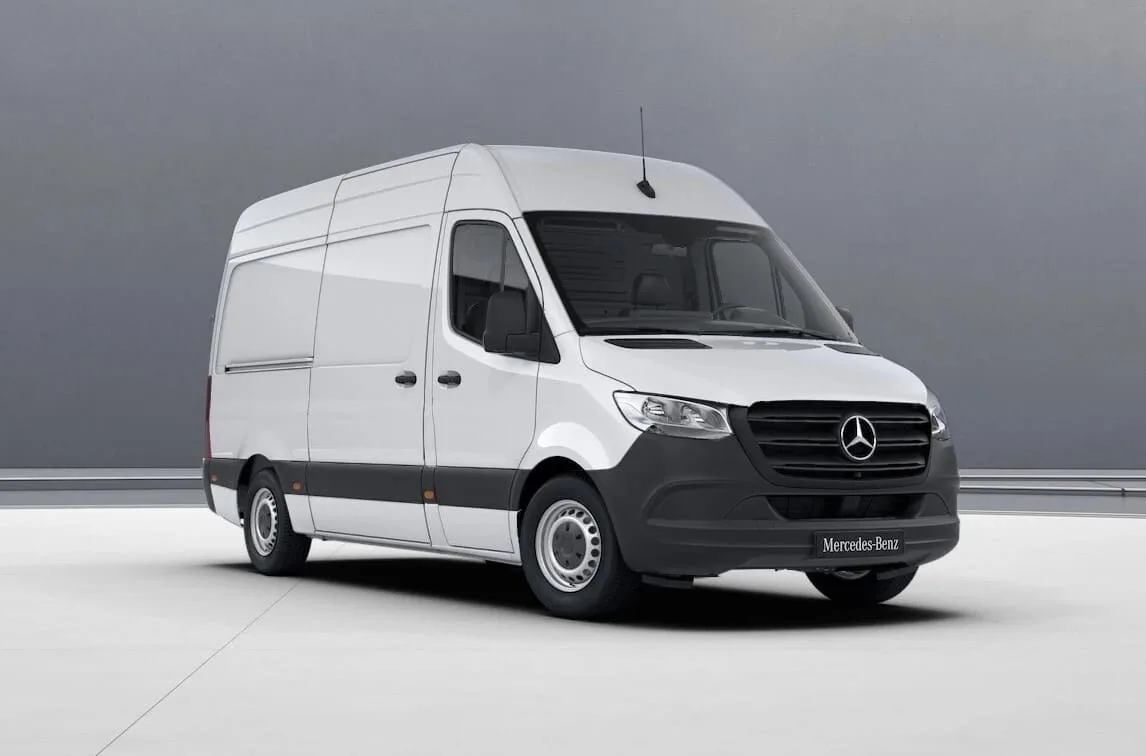

Решение на базе автомобиля MERCEDES SPRINTER

Проект разработки:

1. Лебедочный отсек:
   • Установка лебедки и трехроликовой системы, для спуска и подъема геофизических инструментов;
   • Комплектация станции необходимыми каротажными зондами;

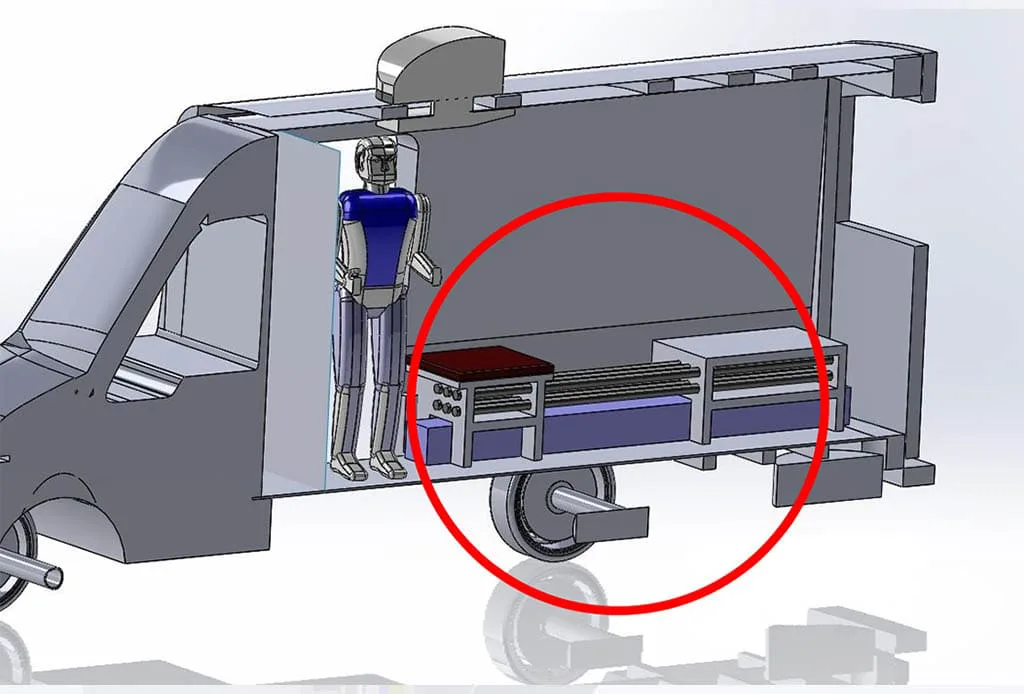

   • Создание надежной системы хранения и транспортировки каротажного оборудования;

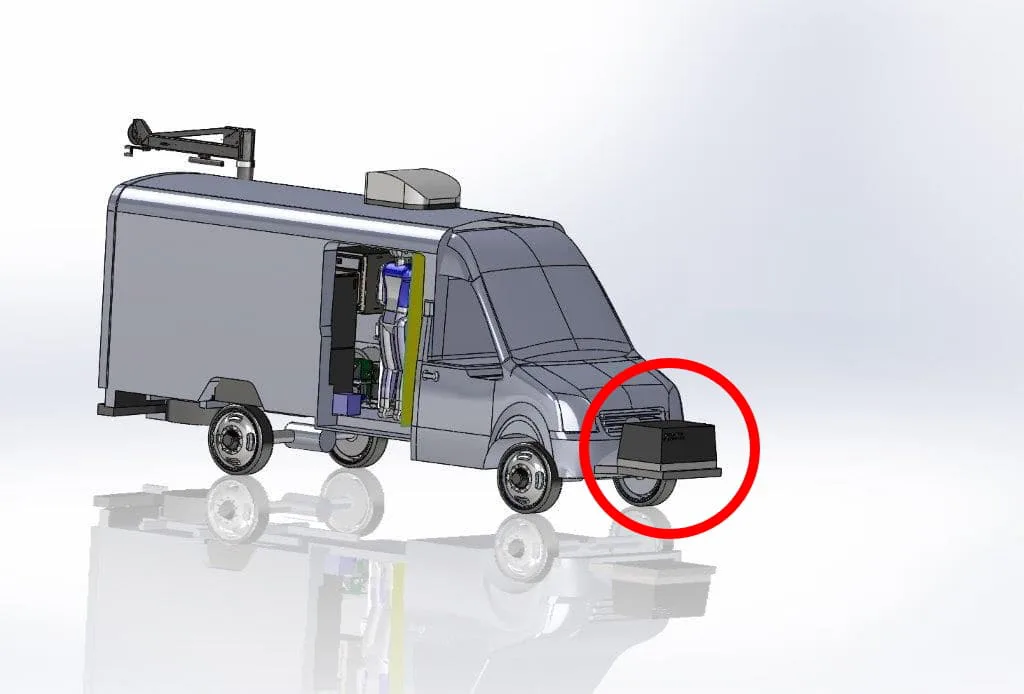

   • Установка генератора;
2. Лабораторная секция:
   • Обеспечение необходимой аппаратурой, позволяющий принимать и обрабатывать информационные сигналы от скважинного оборудования (компьютерные системы, регистраторы данных, принтеры и т.д.);

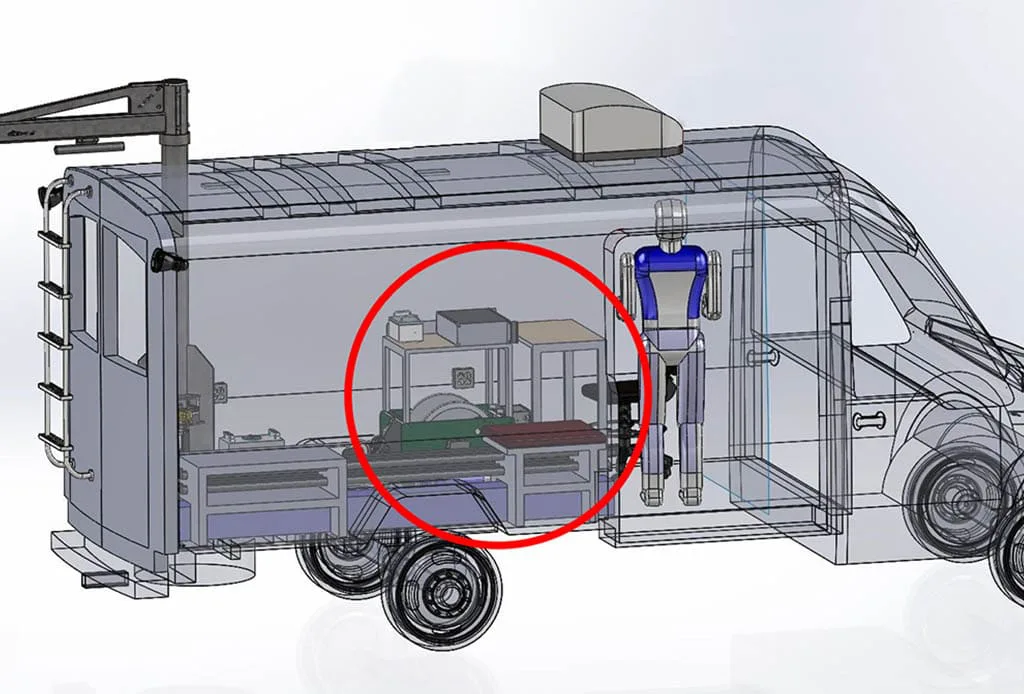

   • Создание полноценного многофункционального места оператора станции с комфортными условиями для работы (системы отопления и кондиционирования, необходимая мебель и т.д.);

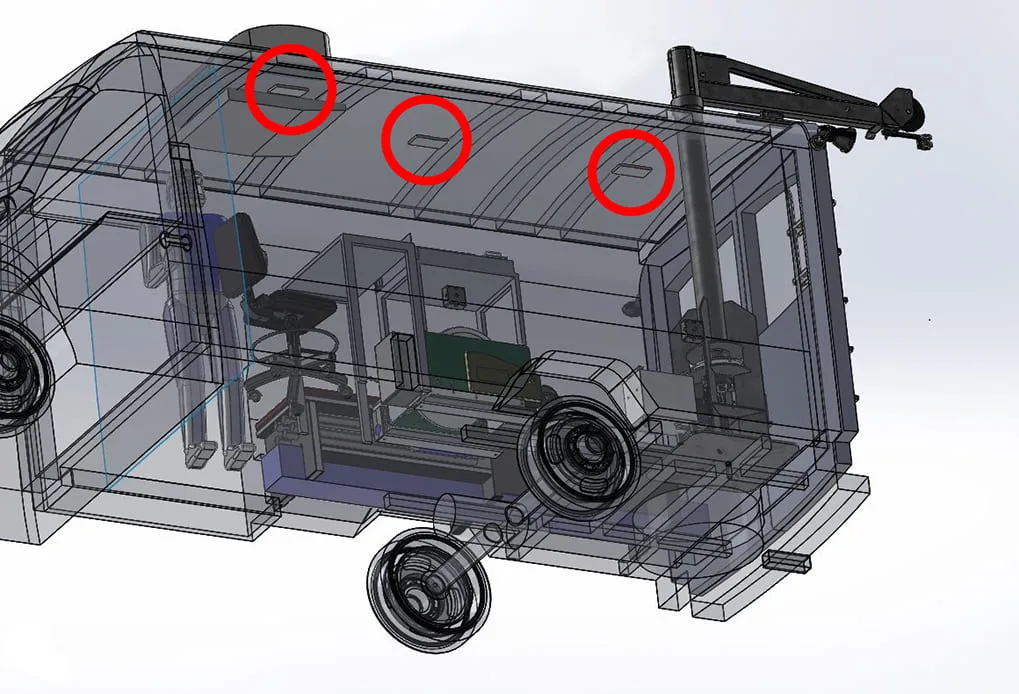

3. Установка внутреннего и внешнего освещения;
4. Настройка, тестирование и калибровка оборудования;
5. Установка дополнительного оборудования, по Вашим требованиям.

Пример комплектации оборудования для проведения геофизических исследований:

1. Прибор гамма-каротажа с магнитным локатором муфт QL40-GR-CCL (измерение естественного гамма-излучения, определение положения соединительных муфт);
2. Прибор индукционного каротажа QL40-IND (измерение проводимости горных пород одновременно по двум интервалам);
3. Резистивиметр скважинный QL40-FTC (измерение температуры скважины и электропроводимости жидкости);
4. Каверномер трехрычажный QL40-CAL (определение отклонения от истинного диаметра скважины);
5. Прибор акустического каротажа QL40-FWS (регистрация интервального времени пробега волны, амплитуды, коэффициента затухания);
6. Оптический телевьювер QL40-OBI-2G (визуальный контроль состояния ствола скважины);
7. Инклинометр QL40-DEV (определение отклонения ствола скважины);
8. Лебёдка 4WNA & 4WFA Mount (проведение спуско-подъемной операции);
9. Система сбора данных SCOUT-PRO (сбор, хранение, передача, обработка зарегистрированных данных).

Данная мобильная каротажная станция позволит Вам провести полный комплекс исследований, как в открытом стволе, так и в обсаженных скважинах, обеспечивая решение большинства геологических задач.

Варианты комплектации оборудования для проведения геофизических исследований:

• Геофизические лебедки:
  • Портативная лебёдка Pathfinder (до 305 м)
  • Лебёдка серии MX (до 1000 м)
  • Лебёдка серии 4WNA & 4WFA (до 1800 м)

• Системы сбора данных:
  • SCOUT-PRO Система сбора данных
  • OPAL Система сбора данных
  • MATRIX Система сбора данных

• Приборы для проведения геофизических исследований:
  • Электрический каротаж
  • Электромагнитный каротаж
  • Радиоактивный каротаж
  • Акустический каротаж
  • Акустические телевьюверы
  • Расходометрия
  • Резистивиметрия
  • Кавернометрия
  • Инклинометрия
  • Пробоотборник глубинный

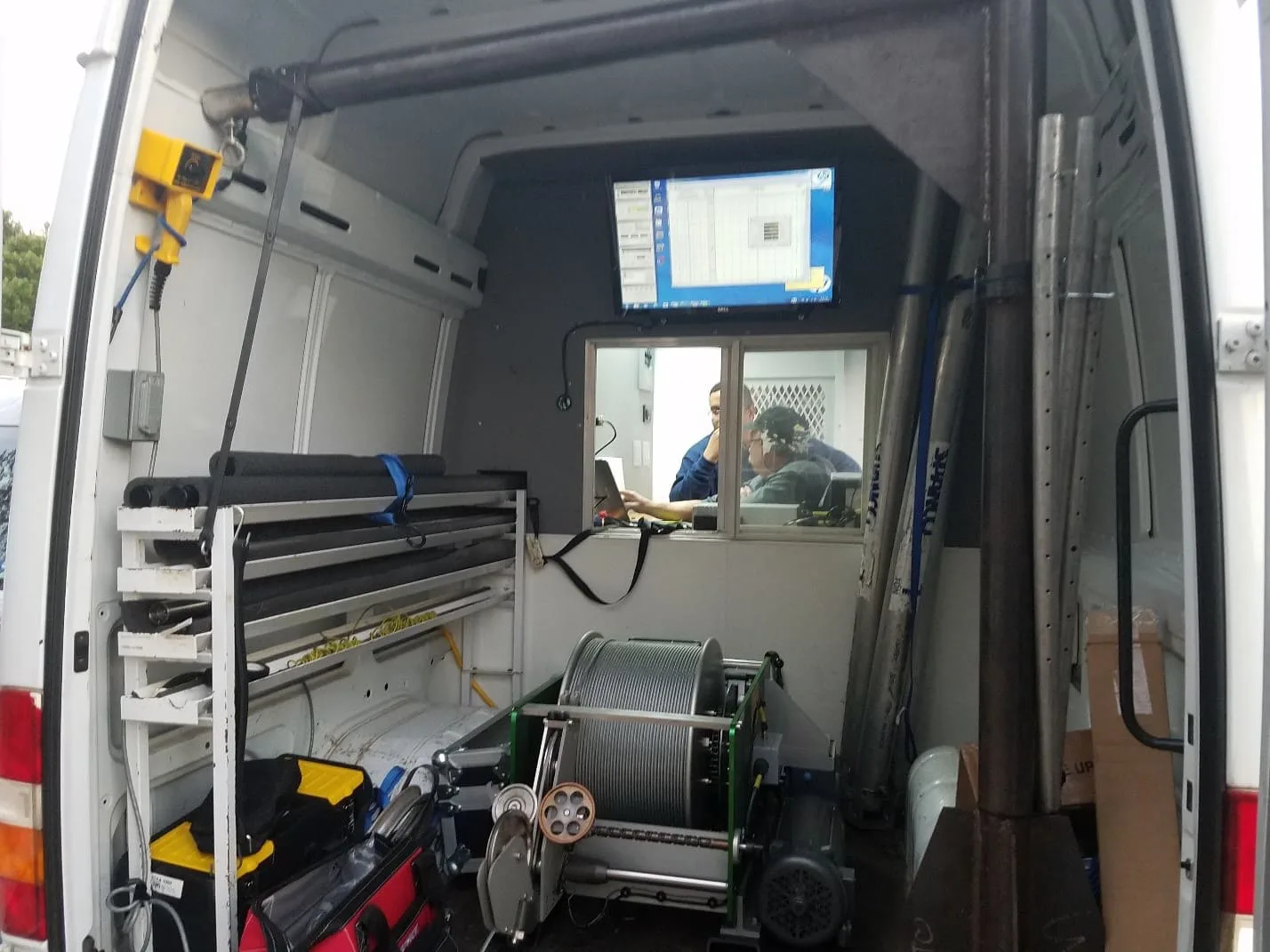

Каротажная станция на базе Mercedes Sprinter

Индивидуальное решение на основании Ваших потребностей

Характерной чертой каротажных приборов серии QL-40 являются небольшие габариты и вес оборудования, а также возможность соединять между собой несколько зондов, что позволяет производить несколько видов каротажа за одну спуско-подъемную операцию.

Благодаря легкости и компактности оборудования Mount Sopris, наша компания может Вам предложить изготовление мобильной каротажной станции на основании Вашего технического задания. Имеющиеся у нас возможности, ресурсы и опыт позволят спроектировать индивидуальное комплексное решение:

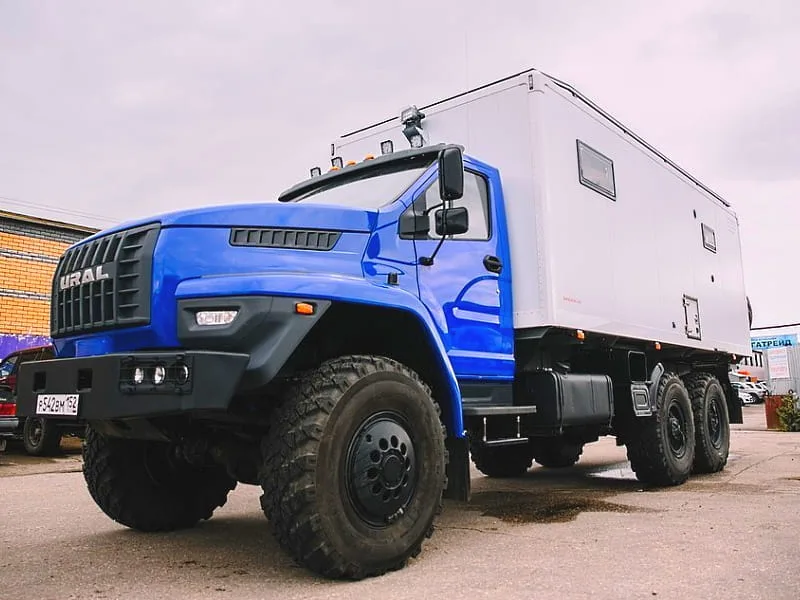

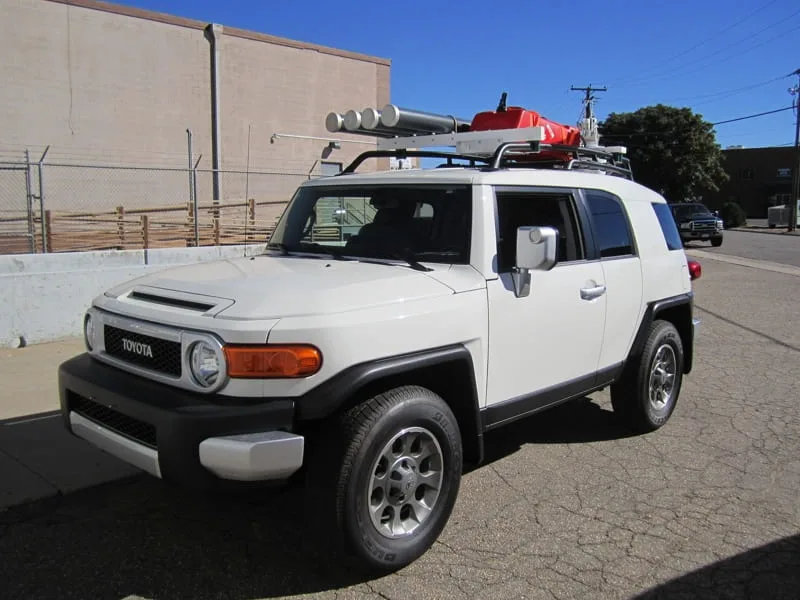

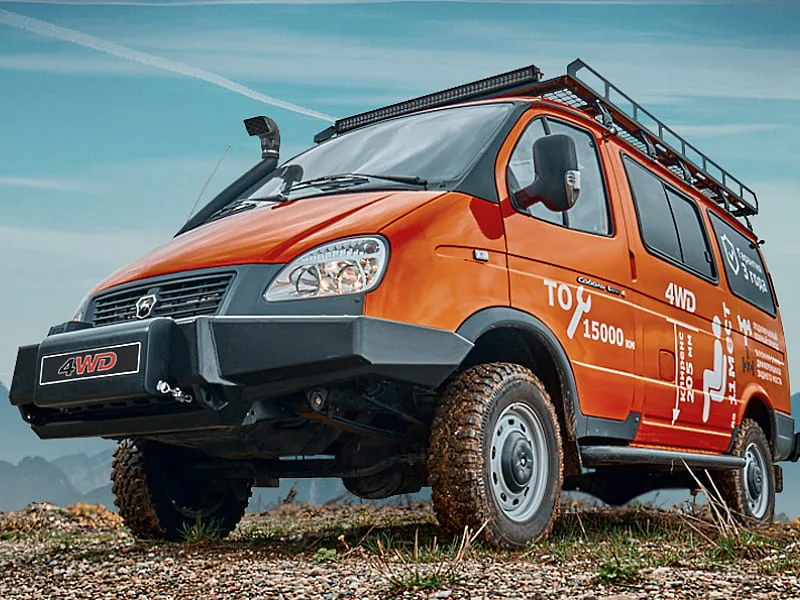

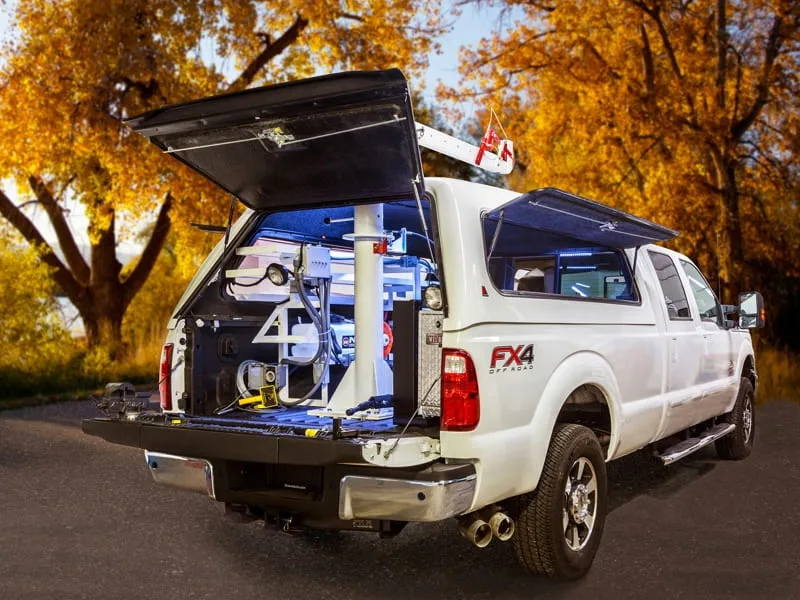

• на базе шасси практически любого автомобиля, как российских марок (УАЗ, ГАЗ, ГАЗель, КАМАЗ, УРАЛ и т.д.), так и зарубежных (MERCEDES, TOYOTA, FORD и т.д.);
• с комплектацией всего необходимого геофизического оборудования (каротажные зонды, каротажные лебедки, регистраторы данных);
• с инженерной модернизацией автомобиля и установкой дополнительного оборудования (блок-баланс, генератор, внешнее и внутренние освещение, системы хранения оборудования и др.);
• с созданием полноценного многофункционального места оператора станции с комфортными условиями для работы (системы отопления и кондиционирования, необходимая мебель, микроволновая печь и т.д.).
