Скважинный прибор «КП-91Э» предназначен для оценки коллекторских свойств открытого ствола скважины посредством регистрации за один спуско-подъем кажущегося сопротивления приборами А0.9М0.1N, N0.9М0.1А, ГК, напряжения ПС2 относительно головки кабеля и передачи информации в цифровом виде через одножильный каротажный кабель. Сигнал зонда ПС1 относительно наземного электрода регистрируется наземной аппаратурой отдельным спуско-подъемом при отключенном питании прибора.
Прибор рассчитан на работу с цифровыми каротажными регистраторами.
Особенности и преимущества
- возможность одновременного измерения и передачи на поверхность измеренных параметров всеми приборами (кроме ПС1) во всём диапазоне
- цифровая передача информации
- отсутствие калибровки и настройки перед записью
- отсутствие наземной панели
- минимальные затраты времени при проведении каротажа

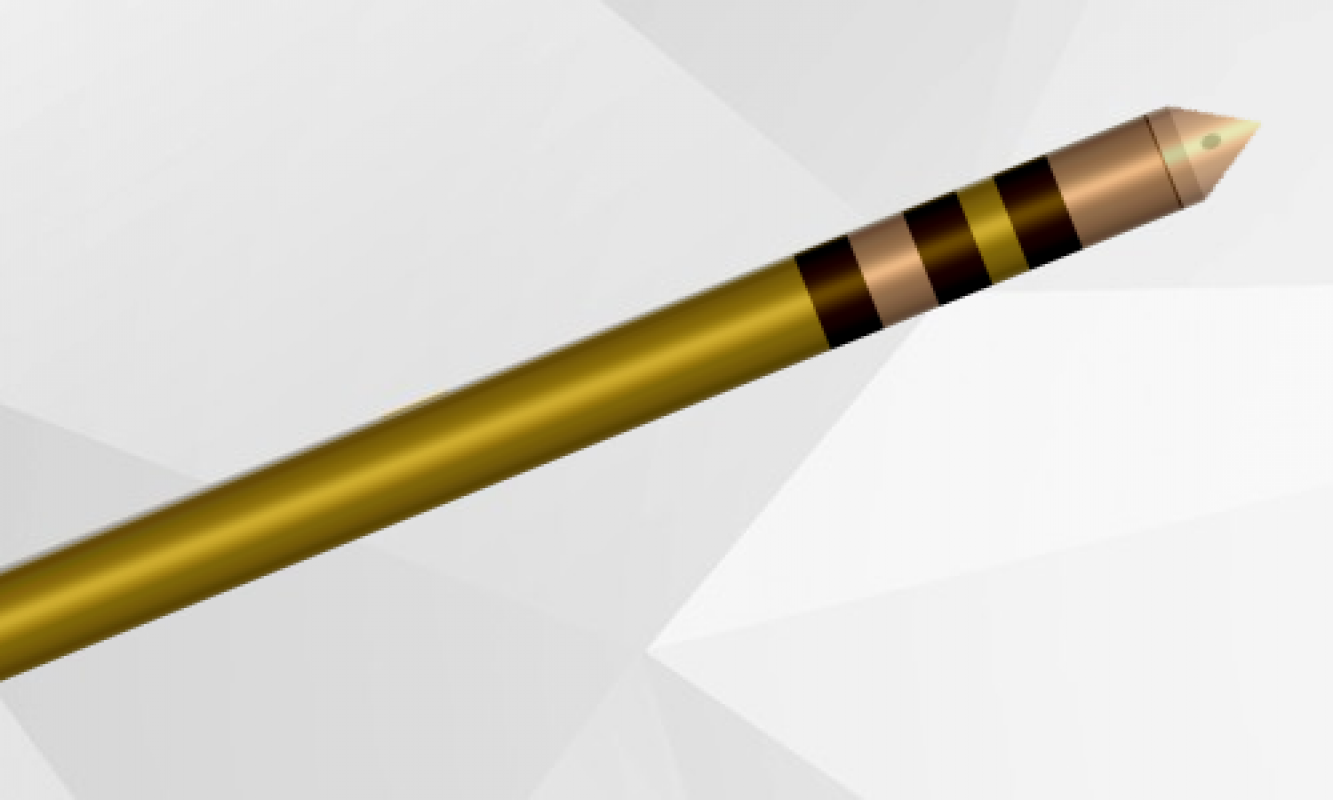

![КП 91]()
Диапазон измерений:
- Градиент-зонд A0.9M0.1N – 0,5…5000 Ом*м
- Потенциал-зонд N0.9M0.1A – 0,5…1000 Ом*м
- Зонд ГК (ФЭУ-102, детектор СДН17-1.18.160) - 0…400 мкр/час
- Зонд ПС2 (относительно головки кабеля) - +/- 5…1000 мВ
- Диапазон и погрешность измерений зонда ПС1 определяется наземным регистратором
Погрешность измерений:
- для зондов электрического каротажа: +(5 + 0,4*А/Ro),
где: А – предел измерения кажущегося сопротивления в Ом*м,
в диапазоне 0,5…50 Ом*м А = 50,
в диапазоне 50…500 Ом*м А = 500,
в диапазоне 500…5000 Ом*м А = 5000,
Ro – измеряемое кажущееся сопротивление, Ом*м;
- для зонда ГК не более +/- 10 %,
- для зонда ПС2 не более +/-10 %.
Рабочая температура: минус 40…+80 °С.
Рабочее давление: до 20 МПа.
Диаметр прибора: 48 мм.
Длина прибора с транспортной заглушкой не более 2,300 м.
Масса прибора, не более 10,2 кг.
Питание скважинного прибора осуществляется стабилизированным напряжением постоянного тока - 150 (-10/+30) В.
Одновременное измерение и передача параметров в цифровом коде «Манчестер-2».
Прибор «КП-91ЭГ» рассчитан на эксплуатацию в условиях, соответствующих:
- по механическим воздействиям - группе МС2-3 по ГОСТ 26116-84
- по климатическим параметрам - группе КС4-2 по ГОСТ 26116-84
