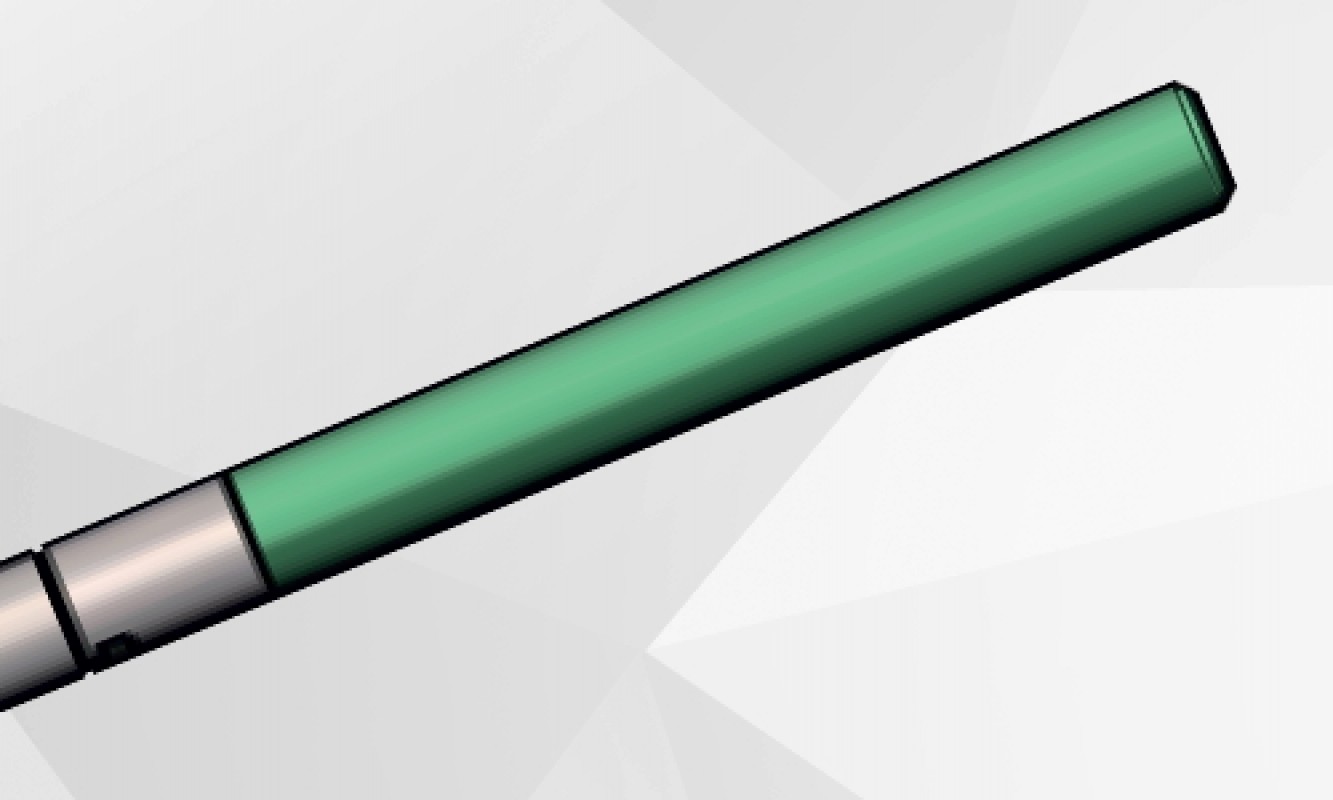

QL40 HM-453 сочетает в себе датчик магнитной восприимчивости инструментов W&R и электронный интерфейс ALT. Предназначен для измерения магнитной восприимчивости в скважинах без обсадки или с пластиковой обсадкой. Зонд магнитной восприимчивости обычно используется для стратиграфической корреляции и разведки полезных ископаемых. Он идеально подходит для определения характеристик железных руд и для измерения мощности рудных тел.
Частота работы зонда достаточно низкая, что позволяет избежать помехи от проводимости пород. Температурная компенсация схемы минимизирует дрейф, вызванный теплом. Благодаря высокой чувствительности инструмент идентифицирует прослойки до 25 мм с мгновенным откликом датчика (<0,5 с).
Инструмент QL40-HM предлагается в стандартном диапазоне (QL40-HM-453), расширенном диапазоне (QL40-HM-453E), чувствительном диапазоне (QL40-HM-453S), двухдиапазонном магнитном восприимчивости (QL40-HMM-453) и как комбинированный инструмент с индукцией (QL40-HMI-453 или QL40-HMI-453E).
Ниже представлена диаграмма, показывающая варианты диапазонов магнитной восприимчивости и индукции. Все эти варианты можно объединять в сборку Quick Link (QL) или использовать как отдельные инструменты.
![QL40 MGS]()
Расширенный диапазон предназначен для измерений в сложных магматических или метаморфических породах вплоть до магнетитовых пород и идентификации слоев, содержащих магнетит. Измерения могут быть использованы для количественной интерпретации магнитных компонентов в породах и оценки толщины слоев.
Таким образом, QL40-HM можно напрямую использовать для экономической оценки месторождения.
|
Параметр
|
Значение
|
|
Диаметр
|
45 мм
|
|
Длина
|
1,5 м
|
|
Вес
|
7 кг
|
|
Макс. температура
|
70℃
|
|
Макс. давление
|
20 МПа
|
|
Минимальное количество проводников кабеля
|
2
|
|
Диапазон напряжения питания
|
30 - 45 В постоянного тока
|
|
Макс. / Ном. Потребляемый ток
|
100/40 мА постоянного тока
|
|
Полярность напряжения питания
|
+ на центральном конд.
- на корпусе зонда
|
|
Датчик
|
Система с двумя катушками
|
|
Расстояние между катушками
|
Стандартный – 25 см
|
|
Расширенный – 30 см
|
|
Рабочая частота
|
≈2 кГц
|
|
Связь (отрицательный импульс)
|
0 - 20 000 имп / с
|
|
Диапазон измерений
|
Стандартный – от 10-5 до 0,5 ед.СИ
|
|
Расширенный – 10-4 до 2 ед.СИ
|
|
Погрешность
|
<3% от полной шкалы
|
|
Нулевой дрейф
|
<2,10-5 единиц СИ / 10 ° C
|
С подробной информацией о серии QL и возможными вариантами комбинирования приборов можно ознакомиться по ссылке
Скважинная жидкость:Вода, Промывочная жидкость, Сухая скважина
Тип:Необсаженная, Обсаженная, ПВХ
Центрирование: Не требуется
