Скважинный прибор «КП-140ГТР» предназначен для одновременной регистрации геолого-технологических параметров скважины зондами гамма-излучения пород, температуры и проводимости скважинной жидкости с последующей передачей информации в цифровом виде через одножильный каротажный кабель.
Прибор рассчитан на работу с цифровыми каротажными регистраторами.
Особенности и преимущества
- возможность одновременного измерения и передачи на поверхность измеренных параметров всеми зондами во всём диапазоне (один выбранный канал ГК)
- цифровая передача информации
- отсутствие калибровки и настройки перед записью
- отсутствие наземной панели
- минимальные затраты времени при проведении каротажа

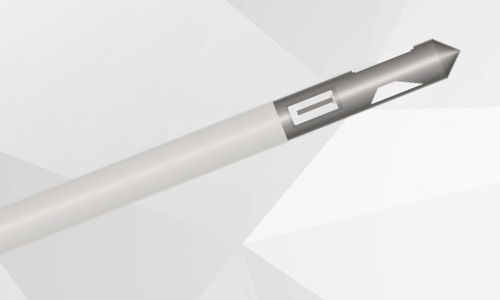

![КП 140]()
Зонды мощности экспозиционной дозы (МЭД) гамма-излучения:
- диапазон первого зонда преобразования МЭД (ГК1): 5…450 мкР/час
- основная относительная погрешность ГК1: не более +/- 10 %
- диапазон второго зонда преобразования МЭД (ГК2): 450…14,000 мкР/час
- основная относительная погрешность ГК2: не более +/- 30 %
- постоянная времени: 2 сек
- подключение того или иного зонда ГК осуществляется коммутацией питания в кабельной головке прибора.
Термометр:
- диапазон измерения: 0…120 °С
- погрешность измерения: +/-1 °С
- разрешение: 0,002 °С
- инерционность: 1,5 сек
Резистивиметр:
- диапазон измерения: 0,1…16 См/м
- погрешность измерения: +/- 10 %
- измерение сопротивления скважинной жидкости производится бесконтактным способом с помощью индукционного датчика проточно-погружного типа
Рабочая температура: 0…+120 °С.
Рабочее давление: до 15 МПа.
Диаметр прибора: 60 мм.
Длина прибора с транспортной заглушкой: не более 1,76 м.
Прибор запитывается напряжением постоянного тока (150 ± 30) В.
Одновременное измерение и передача всех параметров в коде «Манчестер-2».
Прибор КП140ГТР-01 рассчитан на эксплуатацию в условиях, соответствующих:
- по климатическим параметрам - группе МС2-3 по ГОСТ 26116-84,
- по механическим воздействиям - группе КС4-3 по ГОСТ 26116-84.
Прибор имеет Декларацию о соответствии ЕВРОАЗИАТСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ ЕАЭС N RU Д-RU/АБ88.В.01571/19
