Прибор визуального контроля скважин «КП-512ВК» предназначен для визуального контроля технического состояния эксплуатационных колонн, фильтров нагнетательных скважин и области забоя скважин. Прибор обеспечивает фронтальную или боковую видеосъемку скважины видеокамерами черно-белого изображения. Прибор работает совместно с наземным каротажным регистратором типа «Геофит – 1108» или каротажной лабораторией «Геофит – 1003» через трехжильный геофизический кабель.
Перечень дефектов, обнаруживаемых видеосъемкой в процессе сдачи и эксплуатации скважины:
- смятие труб, трещины в колонне;
- отсутствие сальника между эксплутационной и фильтровой колоннами;
- деформация надфильтровой трубы;
- наличие песчаной пробки и зернистость материала;
- наличие заусенцев во внутренней части труб;
- наличие недоворота муфтовых соединений;
- качество сварных швов;
- состояние фильтров.

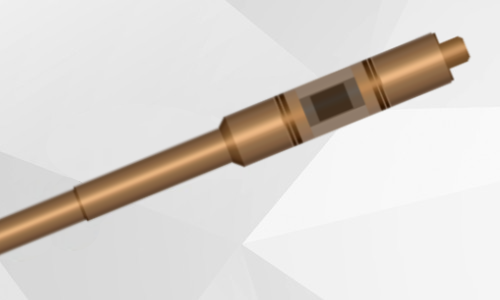

![КП 512]()
Фронтальная камера:
![КП512]()
Камера бокового обзора:
![КП512]()
- Технические характеристики видеокамер прибора:
- эффективное число пикселей - 795 (r) х 596 (в)
- разрешающая способность - 600 телевизионных линий (твл)
- чувствительность - 0,1 лк
- рабочая температура - -10 °С…+ 50 °С
- Со скважинного прибора видеосигналы по каротажному кабелю через наземный преобразователь видеосигналов ПВ1 из комплекта прибора передаются в наземный регистратор.
- Параметры системы освещения прибора:
- фронтальная камера имеет четыре светодиода мощностью 4 Вт.
- боковая камера имеет одну светодиодную матрицу мощностью 3 Вт.
- Боковая камера имеет возможность съемки в стационарном положении или при вращении влево или вправо с различной скоростью.
- Питание скважинного прибора, выбор видеокамеры, скорость и направление вращения боковой видеокамеры осуществляются от наземного регистратора.
- Напряжение постоянного тока питания прибора - (150 ± 10) В.
- максимальная температура окружающей среды -10 °С…+ 50 °С.
- наибольшее гидростатическое давление - 5 МПа.
- Время непрерывной работы в условиях предельной температуры - 1 ч.
- Габаритные размеры прибора:
- максимальный диаметр, мм - 54;
- максимальный размер раскрытия пружин, мм - 124
- длина без транспортных заглушек, мм - 1101
- длина с транспортными заглушками, мм - 1134
- Масса прибора, не более, кг - 10,6
- Габаритные размеры Преобразователя видеосигналов ПВ1, мм - 125 х 85 х 40
- Масса Преобразователя видеосигналов ПВ1, кг - 0,1
- Прибор рассчитан на применение стандартного трехжильного каротажного кабеля длиной до 800 м
- Программное обеспечение, поставляемое с прибором, позволяет:
- проводить регистрацию данных прибора на персональный компьютер в функции глубины в формате *.avi с регулируемой степенью сжатия;
- управлять режимами прибора;
- проводить привязку изображения к глубине с точностью не хуже +/-0,1м;
- осуществлять просмотр и преобразование ранее сохраненных данных.
Прибор «КП-512ВК» рассчитан на эксплуатацию в условиях, соответствующих:
- по механическим воздействиям .................... группе МС2-3 по ГОСТ 26116-84;
- по климатическим параметрам ...................... группе КС4-1 по ГОСТ 26116-84.
Срок службы 3 года.
Прибор имеет Декларацию о соответствии ЕВРОАЗИАТСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ ЕАЭС N RU Д-RU/АБ88.В.01571/19
