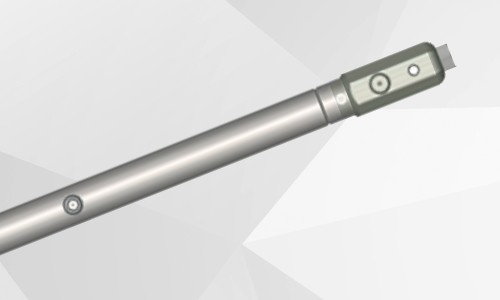

Прибор плотностного каротажа и кавернометрии QL40-DEN

Двухдетекторный инструмент для измерения плотности с высоким разрешением, позволяет производить точные измерения ближней и дальней плотности, преобразовать в компенсированную плотность с помощью алгоритмов замещения/компенсации.

Компенсированное измерение плотности выполняется с использованием радиоактивного источника и двух детекторов излучения. Детекторы предназначены для использования с источником ¹³⁷Cs или ⁶⁰Co. Они настроены на регистрацию гамма-частиц с энергией 200 кэВ или выше (диапазон энергий Комптона). Детекторы излучения состоят из двух сцинтилляционных кристаллов CsI(Tl), соединенных с двумя фотоумножителями.

Сцинтиллятор детектора источника ближнего действия имеет длину 1,27 см и диаметр 1,27 см; дальнего действия имеет длину 3,8 см и диаметр 1,27 см. Детекторы экранированы, поэтому они реагируют только на гамма-излучение с той же стороны инструмента, откуда исходит энергия источника. Излучение, исходящее от источника, попадает в пласт (в сторону ствола скважины, противоположную каверномеру) и рассеивается обратно за счет комптоновского рассеяния. Детекторы улавливают это рассеянное излучение.

QL40-DEN может работать как автономный прибор с верхним адаптером и нижней заглушкой или в комбинации с другими приборами серии QL.
