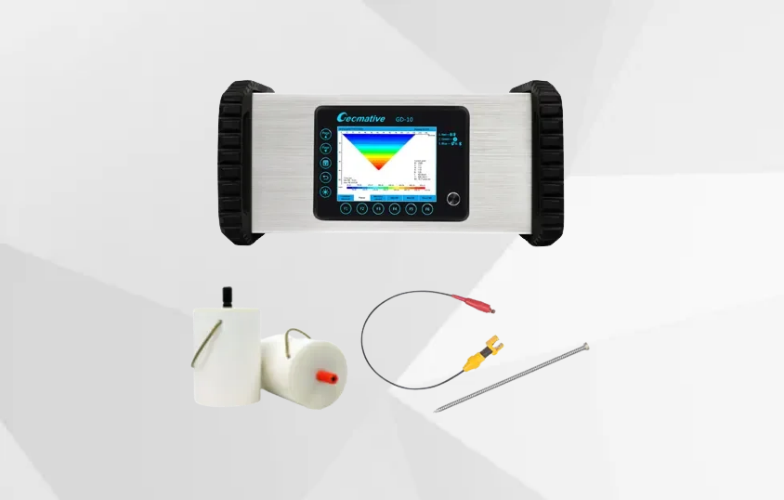

Электроразведочная система GD10

Классическая электроразведочная система GD10 имеет модульную конструкцию с возможностью модернизации. Это позволяет снизить затраты на техническое обслуживание оборудования и замену аппаратных компонентов. Система поддерживает различные режимы электротомографии, просмотр осциллограмм по отдельным точкам измерений для оценки качества данных и повторные измерения выбранных точек.

Обзор оборудования

Функциональные возможности

Система предназначена для выполнения следующих видов электроразведочных работ:

• измерение естественного электрического потенциала (ЕП);
• одномерные зондирования методом сопротивлений и вызванной поляризации (ВП);
• двумерная и трёхмерная высокоплотная электроразведочная съёмка методами сопротивлений и ВП.

Поддерживаются различные схемы установки электродов, включая установки Веннера, Шлюмберже, диполь-диполь, полюс-полюс и другие.

Варианты исполнения

Система GD10 выпускается в нескольких конфигурациях, отличающихся функциональными возможностями и поддерживаемыми режимами съёмки:

• GD-10 Junior
• GD-10 Senior
• GD-10 Advance 2D
• GD-10 Supreme 2D
• GD-10 Supreme+ 2D+
• GD-10 Supreme 3D
• GD-10 Supreme+ 3D+

Основные возможности системы

Многомерное отображение результатов измерений

Для оперативной оценки качества данных непосредственно в полевых условиях система предоставляет несколько инструментов визуализации:

• список точек измерений с подробными данными;
• графики профилей;
• разрезы;
• осциллограммы передаваемых и принимаемых сигналов.

Это позволяет инженеру контролировать качество наблюдений в процессе работ и своевременно выявлять возможные проблемы с измерениями.

Режим продолжения профиля 2D/3D

Продолжение двумерного профиля (2D) позволяет выполнять измерения на более протяжённых участках при ограниченной длине кабелей. Новые измерения не дублируют уже полученные точки, что повышает производительность полевых работ.

Продолжение трёхмерной съёмки (3D) позволяет объединять отдельные небольшие участки в единую область исследований. Автоматическое преобразование координат упрощает объединение данных и помогает получать более полное покрытие исследуемой территории.

Различные схемы подключения

Система поддерживает различные варианты коммутации и подключения электродов, что позволяет адаптировать схему измерений к особенностям рельефа и условиям проведения работ. Это способствует получению достоверных и точных данных в различных полевых условиях.

Гибкая настройка электродов для разных условий

Система поддерживает установку электродов с пропуском отдельных позиций. Благодаря этому кабели с небольшим шагом электродов можно использовать для измерений с большим расстоянием между активными электродами.

Если на профиле встречаются скальные выходы, овраги или другие участки, где невозможно установить электрод, соответствующую позицию можно оставить неподключённой. Это не препятствует выполнению измерений на остальной части профиля.

Для контроля качества контакта с грунтом предусмотрен подробный список результатов измерения сопротивления заземления, позволяющий быстро выявлять электроды с неудовлетворительным контактом.

После улучшения заземления можно повторно измерить только проблемный электрод или соответствующий кабельный участок, не выполняя измерения по всему профилю заново. Такой подход сокращает расход заряда аккумуляторов и повышает эффективность полевых работ.

Программируемые сценарии измерений и обработка данных

Программное обеспечение Geomative Studio позволяет гибко настраивать последовательность и конфигурацию измерений в соответствии с задачами исследования.

Пользователь может заранее определить область съёмки и скорректировать расположение точек измерений. Предусмотрены стандартные сценарии на основе типовых схем оборудования, а также пользовательские сценарии, которые можно создавать самостоятельно и импортировать из внешних файлов Excel.

Для уменьшения взаимного влияния соседних измерений можно выбрать один из трёх вариантов последовательности:

• послойное выполнение измерений;
• последовательный переход между участками поверхности;
• чередование точек в случайном порядке.

После завершения полевых работ Geomative Studio обеспечивает управление данными, полученными прибором, и экспорт в различные форматы, включая TXT, Excel, DAT и URF. При экспорте также добавляются файлы рельефа местности, которые можно использовать при инверсии данных.

Программное обеспечение DIGspace

DIGspace предназначено для обработки исходных данных и включает следующие возможности:

• просмотр осциллограмм;
• автоматическое исключение некачественных точек при повторном расчёте;
• преобразование двумерных данных в одномерные;
• интеграция с оборудованием;
• инверсия данных непосредственно в процессе работы.

Основные особенности

01. Инновационный режим распределённой системы

Сочетает преимущества распределённой схемы подключения и стабильность централизованной передачи сигналов. Обеспечивает быстрое переключение в полевых точках и упрощает выполнение измерений на протяжённых участках.

02. Комплекс геоэлектрических методов и областей применения

Поддерживает измерения удельного электрического сопротивления (RES), естественного электрического поля (SP) и вызванной поляризации (IP). Позволяет выполнять одномерное электрическое зондирование, высокоплотную двумерную и трёхмерную электротомографию, а также четырёхмерный мониторинг изменений во времени. Измерения можно проводить на поверхности земли, на устьях скважин, в межскважинном пространстве, под водой и в тоннелях.

03. Высокая мощность для глубинных исследований

Поддерживает внешнее питание с напряжением до 1500 В и током до 6 А (мощность до 9000 Вт), обеспечивая широкие возможности для глубинных геофизических исследований.

04. Эффективное подавление помех

Автоматическая компенсация естественного электрического поля (SP) в диапазоне до ±10 В. Подавление помех промышленной частоты — более 120 дБ. Обеспечивает чёткую регистрацию слабых сигналов и повышает достоверность данных при исследованиях высокоомных пород и на больших глубинах.

05. Контроль качества измерений в реальном времени

Многомерные данные отображаются в реальном времени в виде профилей, разрезов и осциллограмм. Позволяет контролировать качество измерений непосредственно на объекте и сразу повторять измерения в точках, не соответствующих требованиям.
