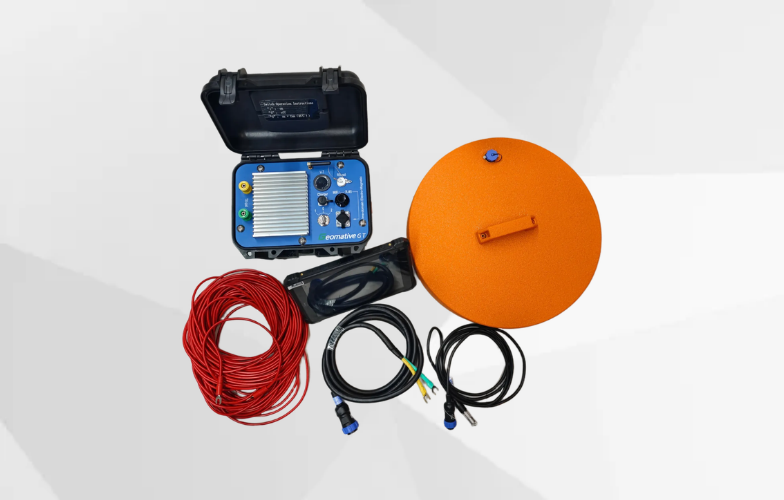

Геофизическая система GT-10 Mineral

Функциональные возможности

GT-10 Mineral использует крупноразмерную передающую петлю и импульсы высокого тока для создания первичного магнитного поля в земной толще. Система регистрирует затухающее вторичное магнитное поле, что позволяет с высокой чувствительностью выявлять глубинные рудные тела с низким удельным электрическим сопротивлением, разломные структуры и геотермальные резервуары.

Эффективная глубина исследований достигает нескольких сотен метров. Система предназначена для поиска металлических полезных ископаемых, глубинного геологического картирования и разведки геотермальных ресурсов на средних и больших глубинах.

Типовые области применения

• Разведка ресурсов на средних и больших глубинах (30–600 м): поиск месторождений полезных ископаемых, подземных вод, нефти и газа.
• Геотермальные и нефтегазовые исследования: работы в районах с высокоомными перекрывающими породами, включая карбонатные и магматические породы, а также многолетнемёрзлые грунты.
• Экологический мониторинг и выявление геологических рисков: обнаружение обводнённых карстовых полостей и изучение геологического строения.
• Инженерно-геологические исследования под водоёмами: обследование морских и озёрных акваторий.
• Разведка полиметаллических руд: определение положения и размеров рудных тел, оценка запасов.
• Поиск подземных вод: выявление водоносных зон и изучение электрического строения геологических разрезов.
• Инженерная геология: обследование участков строительства тоннелей, метрополитена и подземных трубопроводов, выявление выработанных пространств в угольных шахтах.

Основные преимущества

1. Компактная интегрированная конструкция

Приёмный блок, передатчик и источник питания объединены в одном корпусе. Масса системы составляет около 8 кг согласно таблице технических характеристик, габариты — 403 × 330 × 178 мм. Встроенный аккумулятор обеспечивает более 8 часов автономной работы.

2. Высокая мощность передатчика

• Выходной ток — до 200 А согласно таблице характеристик.
• Максимальная мощность — 3,6 кВт.
• Форма импульсов — биполярная прямоугольная, со скважностью, соответствующей соотношению длительности импульса 1:1.
• Длительность импульсов тока — 10, 20 или 40 мс.

3. Упрощённая полевая конфигурация

Система позволяет отказаться от традиционной схемы с перекрывающимися передающими петлями. Более компактная конструкция снижает вероятность отказов и обеспечивает эффективное проведение исследований как в горной местности, так и на равнинных участках.

4. Комплексная обработка и передача данных

Система объединяет сбор данных, обработку, прямое и обратное моделирование, а также автоматическое формирование результатов. Предусмотрены удалённое управление данными и передача информации в режиме реального времени по проводным и беспроводным каналам связи.
