Малоглубинная TEM-система GT-30 Geotech

GT-30 Geotech разработана для решения одной из основных проблем классического метода переходных электромагнитных процессов (TEM) — наличия мёртвой зоны вблизи поверхности. После выключения тока в традиционных TEM-системах ток не прекращается мгновенно, а ЭДС самоиндукции приёмной катушки накладывается на отклик вихревых токов в геологической среде. Это приводит к сильным помехам в ранней части сигнала, из-за чего измерения в верхней части разреза, на глубинах до нескольких десятков метров, становятся неточными или невозможными.

В GT-30 Geotech применяется интегрированная приёмопередающая катушка с компланарным расположением обмоток, равными магнитными потоками и противоположной полярностью. Передающие обмотки компенсируют первичное магнитное поле, а после выключения тока их поля взаимно компенсируются, формируя внутри приёмной катушки зону с нулевым первичным магнитным потоком. Это позволяет устранить мёртвую зону у поверхности непосредственно за счёт конструкции системы.

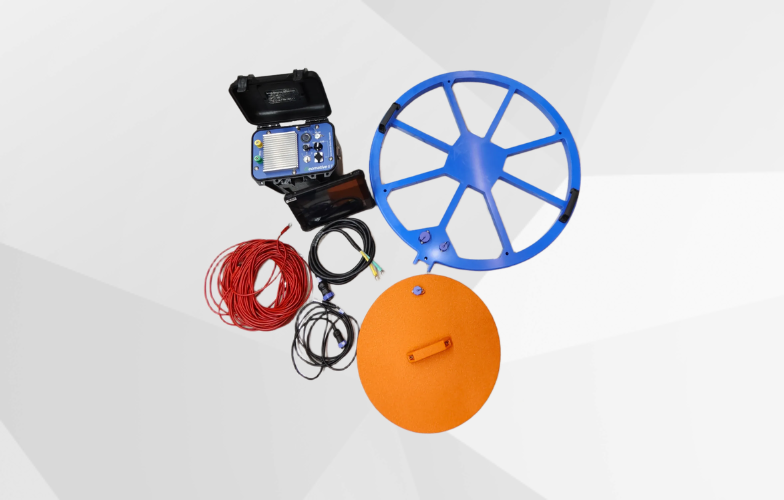

Обзор оборудования GT-30 Geotech

Функциональные возможности

GT-30 Geotech предназначена для высокодетальных исследований верхней части геологического разреза. Благодаря компактной передающей катушке и технологии быстрого выключения тока система обеспечивает непрерывное исследование от поверхности до глубин в несколько десятков метров с минимальной мёртвой зоной.

Типовые области применения

• Инженерные обследования: выявление карстовых полостей, трещин, ослабленных зон и пустот под автомобильными дорогами, взлётно-посадочными полосами, железнодорожными путями и в тоннелях; обнаружение утечек, пустот и ходов муравьёв в теле плотин и хвостохранилищ.
• Инженерно-геологические изыскания: оценка размеров, формы и обводнённости неглубоких карстовых образований и разломных зон; определение положения, глубины залегания и пространственной ориентации выработанных пространств; оценка мощности и глубины залегания многолетнемёрзлых пород.
• Поиски полезных ископаемых: оперативная оценка перспектив рудных участков и изучение размеров и пространственного положения рудных тел.
• Археологические исследования: выявление расположения и глубины залегания древних захоронений, а также обнаружение металлических предметов внутри них.

Основные преимущества

01. Минимальная мёртвая зона у поверхности

Интегрированная приёмопередающая катушка с компланарным расположением обмоток и противоположной полярностью магнитных потоков обеспечивает взаимную компенсацию первичного поля внутри приёмной катушки, формируя зону с нулевым магнитным потоком.

02. Отсутствие необходимости в повторной настройке катушек

Катушка выполнена как единый блок из высокопрочного неметаллического материала. Компенсация первичного поля происходит автоматически, а изменение размера устройства позволяет адаптировать систему к различным глубинам исследований.

03. Работа в различных условиях

Возможность использования сменных катушек позволяет адаптировать систему для работы во взрывоопасных условиях угольных шахт, прогнозирования геологических условий впереди проходки тоннелей и наземных исследований.

04. Интерпретация данных в реальном времени

Специализированное программное обеспечение для скважинных и тоннельных исследований обеспечивает фильтрацию данных и построение схем в один клик. Данные передаются, сохраняются, обрабатываются и визуализируются в режиме реального времени.
