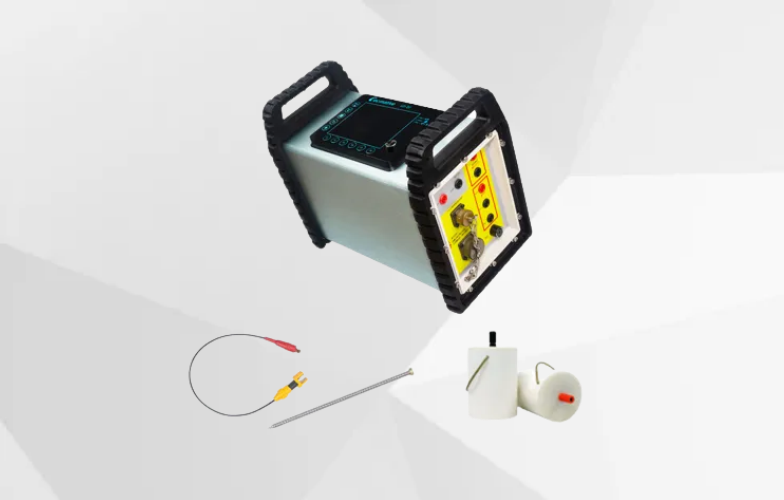

Многоканальная система электротомографии GD-20

Многоканальная электроразведочная система GD-20 доступна в конфигурациях на 5 и 12 каналов и поддерживает различные методы электрических измерений. Одновременная регистрация данных по нескольким каналам позволяет повысить производительность полевых работ в 2–3 раза. Прибор имеет малый вес и встроенную память, а коммутатор поддерживает многоканальные измерения с использованием различных электродных установок.

Обзор оборудования

Функциональные возможности

Система предназначена для выполнения следующих видов измерений:

• измерение естественного электрического потенциала (ЕП);
• одномерное зондирование методами сопротивлений и вызванной поляризации (ВП);
• двумерная и трёхмерная высокоплотная электроразведочная съёмка методами сопротивлений и ВП.

Поддерживается независимая синхронная регистрация данных по нескольким каналам. Система подходит для наземных исследований, непрерывных измерений с поверхности воды, стационарных измерений под водой, а также скважинных и межскважинных исследований методом высокоплотной электротомографии.

Варианты исполнения

Система GD-20 выпускается в следующих конфигурациях:

• GD-20 Senior
• GD-20 Advanced 2D
• GD-20 Supreme 2D
• GD-20 Supreme 2D+

Основные возможности системы

Многомерное отображение данных

Для контроля качества измерений непосредственно в полевых условиях система предоставляет инструменты визуализации и просмотра данных:

• список точек измерений с подробными результатами;
• псевдоразрезы;
• графики профилей;
• осциллограммы передаваемых и принимаемых сигналов.

Это позволяет оперативно оценивать качество наблюдений и выявлять возможные проблемы в ходе полевых работ.

Многоканальные измерения

GD-20 поддерживает одновременную работу до 12 измерительных каналов, что существенно сокращает время выполнения электроразведочных работ. Многоканальная регистрация особенно эффективна при непрерывных измерениях с поверхности воды и позволяет одновременно использовать несколько электродных установок.

Продолжение профиля 2D/3D

Двумерная съёмка (2D). Функция продолжения профиля позволяет исследовать протяжённые участки с использованием кабелей ограниченной длины. Новые измерения выполняются без повторного измерения уже обследованных точек, что повышает эффективность полевых работ.

Трёхмерная съёмка (3D). Отдельные небольшие участки объединяются в единую область исследований с автоматическим преобразованием координат. Это упрощает объединение данных и обеспечивает более полное покрытие исследуемой территории.

Различные схемы подключения

Система поддерживает различные варианты размещения электродов и подключения измерительных линий. Это позволяет адаптировать схему наблюдений к особенностям рельефа и условиям проведения работ, обеспечивая получение достоверных и точных данных.

Настройка и контроль электродов

Предусмотрена возможность пропуска электродов с сохранением заданного шага измерений. Это позволяет использовать кабели с небольшим расстоянием между контактами для выполнения исследований с большим шагом между активными электродами.

Если на профиле встречаются скальные выходы, овраги или другие препятствия, исключающие установку электрода, соответствующий контакт кабеля можно оставить неподключённым без прекращения измерений на остальной части профиля.

Система формирует подробный список результатов измерения сопротивления заземления, по которому можно определить электроды с неудовлетворительным контактом с грунтом. После улучшения заземления можно повторно измерить отдельный электрод или весь кабельный участок, не выполняя съёмку по всему профилю заново. Это сокращает расход заряда аккумуляторов и повышает производительность полевых работ.

Программирование измерений и обработка данных

Программное обеспечение Geomative Studio позволяет настраивать сценарии измерений с учётом особенностей исследуемого участка и задач работ.

Пользователь может заранее определить область съёмки и скорректировать набор точек измерений. Доступны сценарии на основе стандартных электродных установок, а также пользовательские сценарии, которые можно создавать самостоятельно и импортировать из файлов Excel.

Для уменьшения взаимного влияния соседних точек измерения поддерживаются три варианта последовательности работ:

• послойное выполнение измерений;
• последовательный переход между участками поверхности;
• случайное чередование точек со смещением.

После завершения измерений Geomative Studio обеспечивает управление данными, полученными прибором, и их экспорт в форматы TXT, Excel, DAT, URF и другие форматы для последующей обработки. В экспортируемые данные также можно включить файл рельефа местности для выполнения инверсии.

Программное обеспечение DIGspace

DIGspace предоставляет инструменты для обработки исходных данных и интерпретации результатов:

• просмотр осциллограмм;
• повторный расчёт с автоматическим исключением некачественных точек;
• преобразование двумерных данных в одномерные;
• объединение данных, полученных с использованием разных электродных установок;
• инверсия данных в процессе измерений.

Ключевые преимущества

01. Высокая скорость измерений

Поддержка синхронных измерений по 12 точкам. Скорость электротомографии (ERT) в 2–3 раза выше по сравнению с одноканальными системами, что позволяет значительно сократить сроки полевых работ и выполнять непрерывные измерения при буксировке установки по поверхности водоёмов.

02. Гибкая организация электродной линии

Сочетание надёжности централизованной схемы подключения с преимуществами распределённой системы кабельных соединений упрощает исследования на протяжённых профилях и участках со сложным рельефом.

03. Высокая мощность и глубинность исследований

Максимальные параметры генератора — 1500 В и 6 А (9000 Вт). В режиме измерений с высокой плотностью электродной сети — до 1000 В и 2,5 А. Это обеспечивает высокую глубинность исследований и стабильность данных.

04. Высокая точность измерений

24-разрядный АЦП, подавление помех от линий электропередачи не менее 120 дБ, точность измерения напряжения 0,3% и стабильная компенсация естественного электрического поля (SP). Система подходит для выявления утечек и детальных геофизических исследований.

05. Широкий спектр методов и задач

Поддержка высокоплотной электроразведки по профилям (2D), вертикального электрического зондирования (1D), трёхмерной визуализации (3D), межскважинных исследований, измерений по схеме «скважина — поверхность» и исследований акваторий. Одна система для решения различных задач.

06. Компактность и надёжность

Масса основного блока — всего 8,5 кг. Яркий экран для работы на открытом воздухе и прочный корпус из алюминиевого сплава обеспечивают удобство транспортировки и эксплуатации в полевых условиях.

07. Автоматизация и удалённый мониторинг

Поддержка измерений по расписанию, передачи данных через 4G, облачной инверсии данных и автономной работы без постоянного присутствия оператора. Подходит для мониторинга водохранилищ и плотин, склонов и хвостохранилищ.

08. Гибкая конфигурация системы

Возможность поэтапного расширения базовой комплектации с добавлением функций 2D-, 3D- и IP-измерений. Конфигурацию можно подобрать под конкретные
