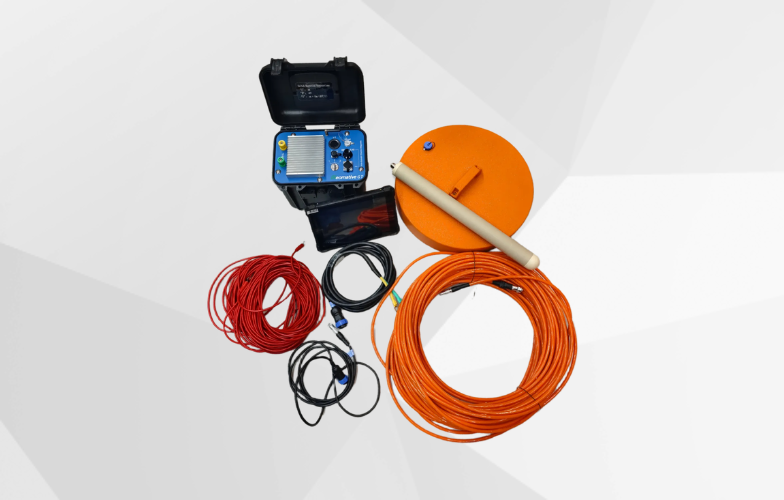

Скважинная TEM-система GT-40

GT-40 — скважинный геофизический прибор для измерений методом переходных электромагнитных процессов. Приёмный зонд диаметром 5 см и длиной 55 см опускается в скважину, а на поверхности размещается передающая петля квадратной формы с размером стороны, выбираемым в зависимости от задачи. Генераторный ток силой не менее 150 А создаёт первичное магнитное поле, а приёмный зонд регистрирует затухание вторичного поля на разных глубинах скважины.

При работе по схеме центральной петли первичное поле в точке расположения скважинного зонда практически не наводится. Это позволяет регистрировать вторичное поле без существенного влияния остаточного первичного сигнала, выявлять слабые геофизические аномалии и определять их положение непосредственно по глубине скважины.

Типовые области применения

• Тоннельное и горное строительство: прогнозирование геологических и гидрогеологических условий впереди забоя и вдоль боковых стенок тоннелей при строительстве шахт, метро, высокоскоростных железных дорог, автомобильных тоннелей и гидротехнических сооружений.
• Гидрогеологические исследования: выявление водоносных структур, зон трещиноватости и полостей на различных глубинах скважины.
• Опережающая разведка: обнаружение водоносных зон в опережающих скважинах, пробуренных из боковых стенок тоннеля.
• Поиски полезных ископаемых: уточнение границ рудных тел и геофизических аномалий в скважинах с отбором керна.
• Детальные скважинные исследования: определение глубины и положения аномальных зон вблизи существующих скважин.

Основные преимущества

01. Измерения непосредственно по глубине скважины

Компактный приёмный зонд диаметром 5 см и длиной 55 см можно опускать в стандартные инженерные скважины и скважины с отбором керна. Геологические аномалии определяются по отдельным интервалам глубины, а не косвенно по данным наземных измерений.

02. Минимальное влияние первичного поля

При работе по схеме центральной петли взаимная ориентация передающей петли и скважинного зонда обеспечивает минимальную связь с первичным магнитным полем. Это позволяет регистрировать вторичное поле без существенного искажения остаточным первичным сигналом.

03. Высокий ток возбуждения для выявления слабых аномалий

Совместимость с передающими системами, обеспечивающими ток не менее 150 А, позволяет создавать достаточно сильный электромагнитный отклик для обнаружения слабых аномалий, связанных с обводнёнными трещинами, водоносными зонами с низким удельным электрическим сопротивлением и зонами повышенной трещиноватости.

04. Компактный и лёгкий приёмный зонд

Отдельный приёмный зонд отличается небольшими габаритами и массой. Кабель рассчитан на скважинные условия эксплуатации, что упрощает спуск и подъём оборудования и помогает снизить риск механических повреждений при контакте со стенками скважины.
