Рабочая область интерпретации изображения и структур Image & Structure Interpretation (ISI) - это новый дополнительный модуль для WellCAD™, включающий расширения функциональных возможностей старого модуля Image. ISI - это единое целевое рабочее пространство, объединяющее выбор, классификацию, исправление и интерпретацию структуры в единый рабочий процесс.
Рабочее пространство Image & Structure Interpretation (ISI) объединяет ручные и автоматизированные инструменты отслеживания структур, сложную визуализацию данных и логический рабочий процесс в мощную платформу для обработки и интерпретации. Сложный алгоритм автоматического отслеживания, разработанный Центром разведки и наведения при Университете Западной Австралии, помогает при обработке.

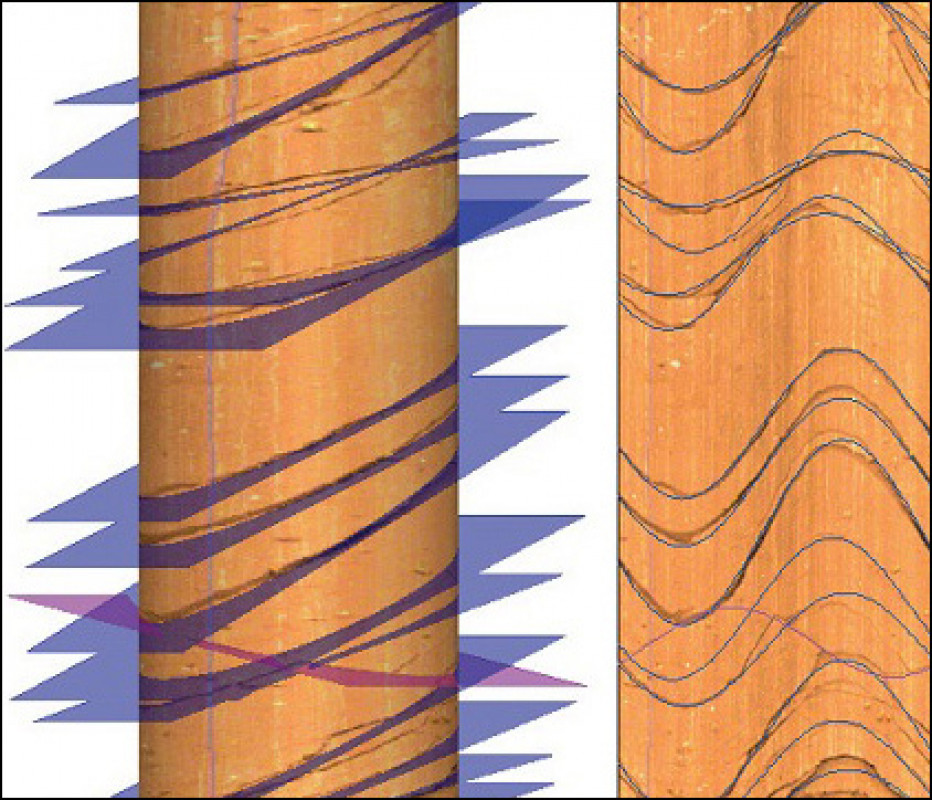

Объекты-структуры интерактивно или автоматически отслеживаются с записью азимута, падения и апертуры. Каждую подборку можно описать и категоризировать с помощью настраиваемых классов атрибутов (ToadCAD). Пикировки могут отображаться в виде синусоиды, головастика или стержневого графика. Также возможен выбор линейных элементов (например, прорывов, трещин при растяжении) или отслеживание элементов с помощью инструмента свободной руки.
Прежде чем подвергать данные анализу любого рода, их необходимо обработать. Обработка данных заключается в создании достоверного высококачественного изображения на основании результатов измерений скважинного прибора. Повышение качества данных возможно, благодаря разнообразным вариантам алгоритма обработки. К ним относятся: интерполяция дефектных записей, нормализация изображения, пиковые фильтры, централизация изображения, регулировка яркости и контрастности (для диаграмм RGB).
Рабочая область интерпретации изображений и структуры (ISI)
Данные могут отображаться в виде изображения (выбор цветовой палитры), в виде кривой (сдвинутые или пакетированные кривые), или 3D-режиме (виртуальный разрез скважины). Наглядное представление данных возможно в виде изображений с использованием 3D функции, и это идеально подходит для визуализации разрывов, деформации скважины, коррозии обсадной трубы). Данные могут быть сориентированы по направлению на север или по верхней части, или повернуты на угол (поправка магнитного севера на истинный север).
